1,25G/2,5G XPON ONU STICK

• Enkelt fiber tovejs dataforbindelser GPON ONU og EPON ONU applikation med XPON MAC funktion.

• SC/UPC-stik SFP med PON ONU MAC indeni, "Plug-and-play" via automatisk opdagelse og konfiguration

• 1310nm DFB burst mode sender, 1490nm TIA kontinuert mode modtager

• Enkelt 3,3V strømforsyning

• Digital diagnostisk skærmgrænseflade, der er kompatibel med SFF-8472

• SFP MSA-overholdelse

• Lav EMI og fremragende ESD-beskyttelse

• Klasse I lasersikkerhedsstandard IEC-60825 kompatibel

• RoHS-overholdelse

• XPON stick kompatibel med GPON og EPON system

• Overholder SFP Multi-Source Agreement (MSA) SFF-8074i

• Overholder ITUT-T G.984.2, G.984.2 Ændring 1

• Overholder ITUT G.988 ONU-specifikationen for styring og kontrolgrænseflade (OMCI).

• Overholder IEEE802.3AH

• Overholder SGMII og 1000BASE-X

• Overholder HGU og SFU



Parameter	Symbol	Min.	Typ.	Maks.	Enhed	Noter
Strømforsyning Spænding	VCC	3.13	3.3	3.47	V
Effekttab	PD		2.10	2.5	w	Max værdi under Høj temp miljø
Driftstemperatur	Tc Tc	0 -40		+70 +85	grad grad
Driftsfugtighedsområde	Åh	5		95	%
Datahastighed			TX:1.244 / RX:2.488 TX:1,25 / RX:1,25		Gbit/s	GPON TILSTAND EPON TILSTAND
Datahastighedsdrift		-100		+100	PPM
Optisk centerbølgelængde	λC	1290	1310	1330	nm
Spektral bredde (-20dB)	∆λ			1	Nm
Sidetilstandsundertrykkelsesforhold	SMSR	30			Db
Gennemsnitlig optisk starteffekt	AOP	0.5		4	dBm	Lanceret i SMF Fiber
Burst off Gennemsnitlig udgangseffekt				-45	Dbm
Udryddelsesforhold	ER	10			Db
Stigning/faldstid (20 %-80 %)	TR/TF			0.26	Ns	Unfiltered PRBS 223 - 1@1244.16 Mbps
RIN15OMA				-115	dB/Hz
Optisk returtabstolerance		-15			Db
Senderreflektans				-10	Db
Sender- og spredningsstraf	TDP			1	dB	Send på 20 km SMF.
Data Output Differential Swing		300		1200	mV	CML udgang, AC koblet
Tab af signal - lavt		0		0.4	V
Tab af signal - høj		2.4		VCC	V

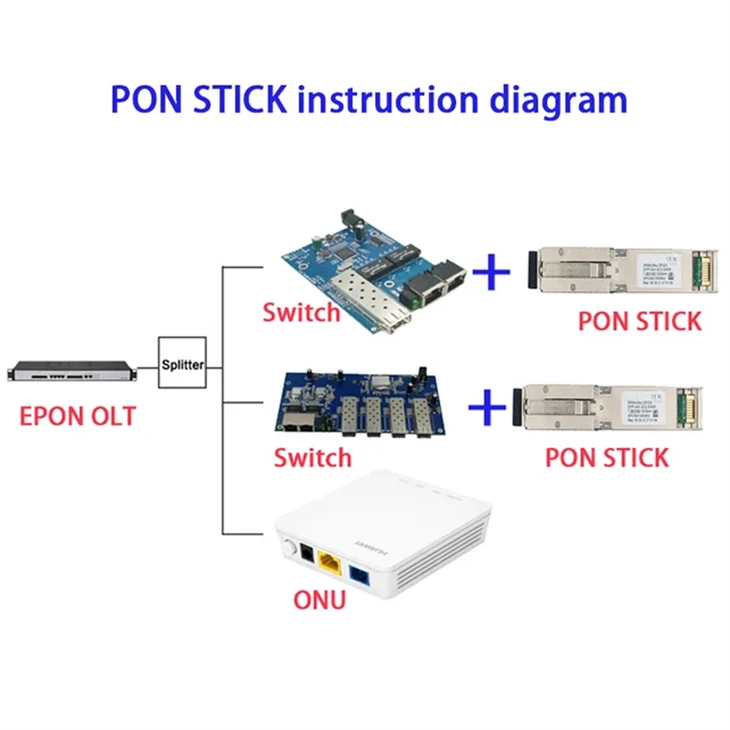

XPON STICK er en SFP-grænseflade ONU. Den er lille og udsøgt, plug-and-play og har en god varmeaflednings- og afskærmningseffekt. Den kan hot-swaps ind i SFP-slottet på switche, kameraer og andet udstyr. Hele maskinen kan bruges som en ONU eller endda en MDU. Dette gør det muligt at forbinde hele enheden direkte til det optiske GPON- eller EPON-netværk, hvilket erstatter den eksterne ONU og forbedrer systemintegrationen. XPON STICK understøtter adaptivt GPON med asymmetriske uplink- og downlink-hastigheder og EPON-tilstand med symmetriske uplink- og downlink-hastigheder. Det bruges sammen med OLT-centralt kontorudstyr til at give brugerne Ethernet-tjenester og IP-omfattende tjenester med god QOS-garanti og fleksibel båndbreddetildeling.



XPON STICK er fuldt ud kompatibel med SFP's multi-source protokol MSA og SFF8472 standard. For mere information henvises til SFP MSA. Den opfylder fuldt ud G.984-standarden defineret af ITU-T og opfylder de tekniske krav fra flere indenlandske operatører til GPON- og EPON-udstyr.





advarer
1. Forholdsregler ved håndtering: Denne enhed er modtagelig for beskadigelse som følge af elektrostatisk afladning (ESD). En statisk fri
miljø kan varmt anbefales. Følg retningslinjerne i henhold til korrekte ESD-procedurer.
2. Lasersikkerhed: Stråling udsendt af laserenheder kan være farligt for menneskers øjne. Undgå at udsætte øjnene for direkte eller indirekte stråling
