100G QSFP CWDM -modul
100 g 10 km QSFP28 LR1 Lambda 1270 - 1330nm transceiver, duplex LC, enkelttilstand 100G QSFP CWDM -modulet er et transceiver -modul designet til 10 km optiske kommunikationsapplikationer. Designet er i overensstemmelse med 100 GBASE-LR1 af IEEE 802.3-2012-klausul 88 Standard IEEE 802.3BM CAUI-4-chip til modul ...
- Produkt introduktion
100 g 10 km QSFP28 LR1 Lambda 1270-1330nm transceiver, duplex LC, enkelttilstand
100G QSFP CWDM -modulet er et transceiver -modul designet til 10 km optiske kommunikationsapplikationer. Designet er i overensstemmelse med 100 gbase - LR1 af IEEE 802.3 {{10} 2012-klausul 88 Standard IEEE 802.3bm Caui-4 Chip to Module Electrical Standard ITU-T G.959.1-2012-02 Standard. Modulet konverterer 4 input -kanaler (CH) på 25 Gbps elektriske data til 1 -banes optiske signalkanal for 100 GB/s (PAM4) optisk transmission. På modtagersiden omvendt, modulet er modulet en optisk 100 GB/s (PAM4) input til 1 bane -signal og konverterer dem til 4 baner output elektriske data.
100G QSFP CWDM -modulet indeholder et duplex LC -stik til den optiske grænseflade og en 38 - pin -stik til den elektriske grænseflade. Understøtter CWDM -bølgelængder: 1270nm, 1290nm, 1310nm, 1330nm. For at minimere lysspredning i Long - afstandssystemer skal dette modul bruges med en-mode fiber (SMF).
Funktioner:
- QSFP28 MSA -kompatibel
- 100G Lambda MSA 100G - LR 1 1270 nm 1290nm 1310nm 1330nm Specifikation kompatibel
- Understøtter 53.125GBaud
- Duplex LC -stik
- 4x25g elektrisk grænseflade (oif cei - 28G- VSR)
- Maksimalt strømforbrug 4.5W
- Op til 10 km transmission på enkelttilstand fiber (SMF) med FEC
- Enkelt +3.3 V strømforsyning drift
- Temperaturområde 0 grad til 70 grader
- Rohs kompatible

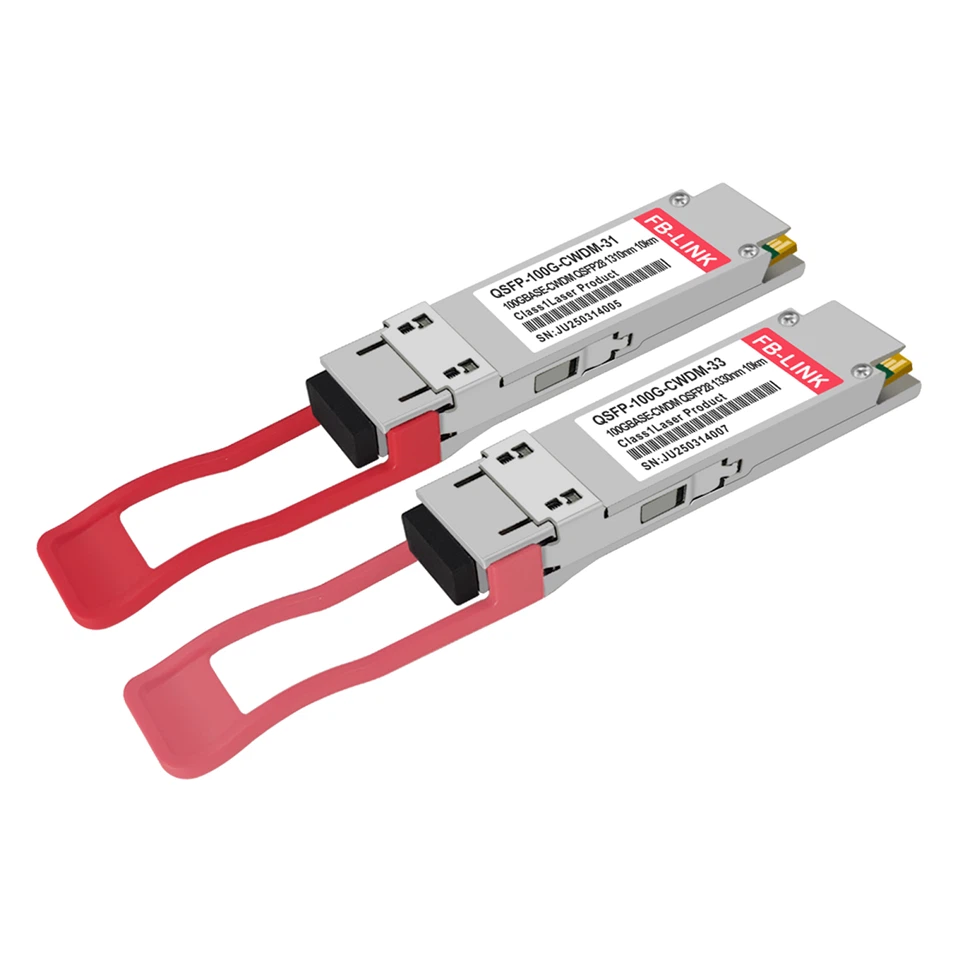

100 g QSFP CWDM -modul Produktbilleder
Optiske parametre (top=0 til 70 grader, VCC=3.0 til 3,6 volt)
|
Parameter |
Symbol |
Min |
Typ |
Maks |
Enhed |
Ref. |
|
Sender |
||||||
|
Bølgelængdeopgave |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Side - MODE -undertrykkelsesforhold |
SMSR |
30 |
- |
- |
db |
|
|
Gennemsnitlig lanceringskraft |
Pt |
-1.4 |
- |
4.5 |
DBM |
|
|
Ydre optisk modulation amplitude (OMAOUTER) |
POma |
0.7 |
4.7 |
DBM |
||
|
Start strøm i omaouter minus transmitter og dispersion eye lukning (TDECQ) |
0.7 |
DBM |
Er større end eller lig med 4,5 dB |
|||
|
Start strøm i omaouter minus transmitter og dispersion eye lukning (TDECQ) |
0.6 |
DBM |
Er<4.5dB |
|||
|
Transmitter og spredningsøjlukning til PAM4 (TDECQ) |
TDecq |
- |
- |
3.4 |
db |
|
|
Udryddelsesforhold |
Er |
3.5 |
||||
|
Optisk returtabstolerance |
- |
- |
20 |
db |
||
|
Gennemsnitlig lanceringsstrøm fra senderen, |
Poff |
-30 |
DBM |
|||
|
Relativ intensitetsstøj |
Rin |
-136 |
DB/Hz |
1 |
||
|
Optisk returtabstolerance |
- |
- |
12 |
db |
||
|
Modtager |
||||||
|
Bølgelængdeopgave |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Total skader tærskel |
THD |
5.5 |
DBM |
1 |
||
|
Gennemsnitlig strøm ved modtagerinput, |
R |
-7.5 |
4.5 |
DBM |
||
|
Modtager Power (OMA), |
- |
- |
-6.1 |
DBM |
||
|
Modtagerfølsomhed |
Rxsens |
-6.5 |
DBM |
1 |
||
|
Stresset modtagerfølsomhed |
Srs |
-6 |
DBM |
|||
|
RSSI -nøjagtighed |
-2 |
2 |
db |
|||
|
Modtagerens reflektans |
RRX |
-26 |
db |
|||
|
Los de - hævder |
LosD |
-15 |
DBM |
|||
|
Los hævder |
LosA |
-25 |
DBM |
|||
|
Los hysterese |
LosH |
0.5 |
db |
|||
Transceiver Block Diagram
