SFP optiske moduler håndterer trafik modstår store belastninger



Optiske SFP-moduler håndterer trafik gennem høj-båndbredde datatransmission, termiske styringssystemer og Forward Error Correction-teknologi. Disse kompakte transceivere konverterer elektriske signaler til optiske signaler med hastigheder fra 1 Gbps til 800 Gbps, med moderne varianter som SFP28 og QSFP-moduler designet specifikt til data-intensive miljøer, hvor pålidelig ydeevne under tunge belastninger er afgørende.





Forståelse af SFP-modulets trafikkapacitet



Trafikhåndteringsevnen for SFP-moduler stammer fra deres kernearkitektur og transmissionsteknologi. Forståelse af, hvordan SFP optiske moduler håndterer trafik, kræver undersøgelse af både hardwarespecifikationer og operationelle karakteristika. Standard SFP-moduler transmitterer med 1 Gbps til Gigabit Ethernet-applikationer, mens SFP+-moduler øger kapaciteten til 10 Gbps. Den nyere SFP28-standard opnår 25 Gbps pr. bane, og QSFP-varianter kan nå 100 Gbps til 400 Gbps ved at bruge flere parallelle baner.

Disse datahastigheder bestemmer, hvor meget netværkstrafik modulet kan behandle samtidigt. Et 10G SFP+-modul, der håndterer 10 gigabit per sekund, kan teoretisk behandle cirka 1,25 gigabyte data hvert sekund. Denne kapacitet skaleres lineært med varianter med højere-hastighed, hvilket gør dem velegnede til backbone-forbindelser, datacenteraggregering og virksomhedsnetværk med stor-trafik.

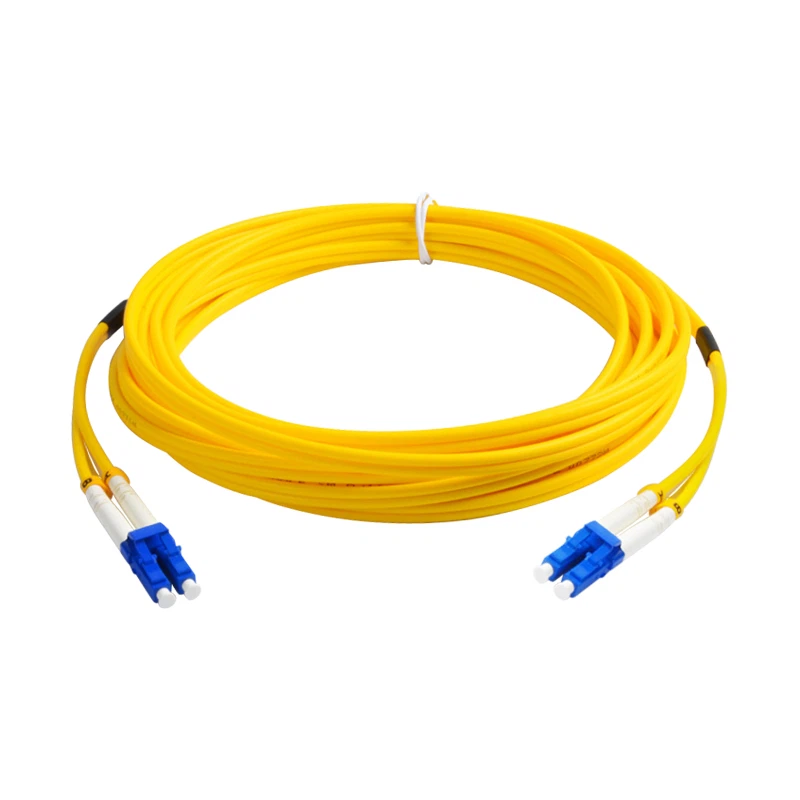

Det fysiske lag fungerer gennem laserdioder, der konverterer elektriske impulser til lyssignaler, der transmitteres over fiberoptiske kabler. Multimode fibervarianter, der bruger 850nm bølgelængder, understøtter typisk kortere afstande op til 550 meter, mens single-mode versioner, der opererer ved 1310nm eller 1550nm bølgelængder, udvider rækkevidden til 10 kilometer eller mere. Denne bølgelængdediversitet gør det muligt for netværksarkitekter at matche modulspecifikationer til specifikke afstands- og trafikkrav.



Termisk styring under vedvarende belastning



Varmeproduktionen stiger proportionalt med dataoverførselshastigheden og porttætheden. Et 1G SFP-modul afleder cirka 1 watt strøm, mens et 10G SFP+-modul genererer 1,5 watt. Springet til 25G SFP28 øger strømforbruget yderligere, og tætte installationer med sammensatte bure kan koncentrere betydelig termisk energi i små rum.

Kommercielle-SFP-moduler fungerer inden for et temperaturområde på 0 grader til 70 grader, mens industrielle-kvalitetsvarianter udvider dette område til -40 grader til 85 grader. Når optiske SFP-moduler håndterer trafik kontinuerligt under tunge belastninger, holder vedvarende drift laserdioder og driverkredsløb ved forhøjede temperaturer, hvilket kan forringe ydeevnen og forkorte komponenternes levetid, hvis de ikke styres korrekt.

Effektiv termisk styring anvender flere strategier. Køleplader med optimeret finnedesign skaber turbulente luftstrømsmønstre, der forbedrer den termiske ledningsevne. For gangede SFP-konfigurationer viser "rygsæk"-stil køleplader, der strækker sig ud over modulets topoverflade, sig mere effektive end traditionelle flade designs. Strategisk perforering i burkroppe tillader ventilation, mens elektromagnetisk interferensafskærmning opretholdes.

Aktive køleløsninger bliver nødvendige til høj-densitetsinstallationer med moduler, der afgiver over 1,5 watt hver. Datacenterimplementeringer implementerer ofte varme-gange/kolde-gange, hvor kølig luft strømmer hen over udstyrsstativer i én retning, mens opvarmet udstødning kommer ud gennem udpegede varme gange. Denne miljøtilgang supplerer termiske løsninger på modul-niveau.

Digital optisk overvågning giver-realtidstemperaturdata fra sensorer, der er indlejret i SFP-moduler. Netværksadministratorer kan spore temperaturtendenser sammen med trafikniveauer for at identificere termisk stress, før det forårsager fejl. En konstant temperaturstigning på 5-7 grader over baseline over uger eller måneder indikerer faldende varmeafledningseffektivitet og signalerer potentielle udskiftningsbehov.



Båndbreddeskalering til scenarier med tung trafik



Moderne netværk implementerer SFP-moduler strategisk på tværs af forskellige trafikniveauer. Edge-forbindelser til individuelle servere kan bruge 1G- eller 10G SFP+-moduler, mens aggregeringslag anvender 25G SFP28- eller 40G QSFP+-transceivere til at konsolidere trafik fra flere kilder. Core backbone-links bruger 100G QSFP28- eller 400G QSFP-DD-moduler til at håndtere akkumulerede datastrømme.

Denne hierarkiske tilgang forhindrer flaskehalse ved at sikre, at hvert netværkssegment har tilstrækkelig kapacitet. Et typisk datacenter kan forbinde individuelle servere med 10G SFP+-moduler, der giver 10 Gbps tovejskapacitet. Disse servere forbinder til top-af-rackswitche ved hjælp af 25G SFP28-uplinks, som derefter samles til 100G QSFP28-rygforbindelser.

Traffic bursting repræsenterer en fælles udfordring, hvor momentane spidser overstiger den gennemsnitlige båndbreddeudnyttelse. Hvordan SFP optiske moduler håndterer trafikudbrud afhænger af bufferhukommelsen i tilsluttede switche og routere snarere end i selve transceiveren. Modulets rolle er at opretholde konsistent linjehastighedstransmission uden pakketab i disse perioder.

Link aggregering kombinerer flere SFP-porte for at øge effektiv båndbredde og give redundans. To 10G SFP+-forbindelser kan forbindes for at skabe en logisk 20 Gbps-forbindelse med automatisk failover, hvis en fysisk forbindelse svigter. Denne tilgang tilbyder omkostningseffektiv-kapacitetsskalering for netværk, der ikke er klar til at opgradere til højere-hastighedsmodulstandarder.



Videresend fejlkorrektion og signalintegritet



Forward Error Correction-teknologi bliver afgørende for at bevare dataintegriteten under høje-trafikforhold, især ved hastigheder på 25 Gbps og derover. Da optiske SFP-moduler håndterer trafik med højere hastigheder, tilføjer FEC redundante paritetsbits til transmitterede datastrømme, hvilket gør det muligt for modtageudstyr at opdage og korrigere transmissionsfejl uden at anmode om gentransmission.

Reed-Solomon FEC-algoritmen, almindeligvis implementeret som RS(528.514) eller RS(544.514), tilføjer fejlkorrektionskoder til datablokke. Denne redundans tillader gendannelse fra flere bitfejl inden for hvert kodeord. For 100G- og 400G-moduler, der bruger PAM4-modulation, er FEC obligatorisk, fordi det tættere signaleringsformat i sagens natur har højere fejlsandsynlighed.

Præ-FEC-bitfejlrater kan nå 10⁻³ til 10⁻⁴-området over stressede links, der oplever støj, dæmpning eller kromatisk spredning. FEC-behandling reducerer post-FEC-bitfejlfrekvenser til 10⁻¹² eller bedre, hvilket opfylder IEEE Ethernet-standarder for pålidelig transmission. Denne fejlkorrektion sker gennemsigtigt med linjehastighed uden at reducere den effektive gennemstrømning fra brugerens perspektiv.

FEC-konfigurationen skal matche i begge ender af en optisk forbindelse. Uoverensstemmende FEC-typer forhindrer linketablering eller forårsager periodiske forbindelsesproblemer. Moderne switche-forhandler automatisk FEC-indstillinger under linkinitialisering, men manuel konfiguration kan være nødvendig for visse modulkombinationer eller interoperabilitetsscenarier på tværs af-leverandører.

Latensstraffen fra FEC-kodning og -afkodning varierer typisk fra 100 til 200 nanosekunder for RS-FEC-implementeringer. Høj-handels- eller ultra-lav-latency-applikationer kan deaktivere FEC på meget korte links af-kvalitet for at eliminere denne forsinkelse, selvom dette fjerner sikkerhedsmargener for fejlkorrektion.



Ydeevne under overbelastning af netværket



SFP-moduler opretholder ensartet fysisk lags ydeevne uanset-netværksoverbelastning på højere niveau. Transceiveren opererer med en fast linjehastighed bestemt af dens hastighedsspecifikation-en 10G SFP+ transmitterer altid med 10,3125 Gbps inklusive overhead-kodning, uanset om den tilsluttede switch videresender en pakke i sekundet eller kører med fuld kapacitet.

Overbelastningshåndtering forekommer i switch- og routerbuffere, ikke i selve det optiske modul. Når indgående trafik overstiger udgående linkkapacitet, sætter netværksudstyr pakker i hukommelsen. Prioritetskø gør det muligt for kritisk trafik at omgå de bedste-data i overbelastningsperioder, hvilket sikrer, at følsomme applikationer med latens-bevarer en acceptabel ydeevne.

Flowkontrolprotokoller som IEEE 802.3x PAUSE-rammer kan signalere upstream-enheder til midlertidigt at stoppe med at transmittere, når modtagerbuffere nærmer sig kapacitet. Dette forhindrer pakketab, men ændrer ikke SFP-modulets transmissionshastighed-transceiveren fungerer stadig med linjehastighed og sender PAUSE-rammer eller IDLE-sekvenser, når ingen data er i kø.

Quality of Service-implementeringer klassificerer trafik i flere prioritetsniveauer. Netværksudstyr kan kortlægge høj-prioritet trafik til dedikerede køer med garanterede båndbreddereservationer. SFP-modulet transmitterer uanset hvilke pakker switchen præsenterer, med QoS-logik, der bestemmer pakkerækkefølge og timing i software- eller hardwarebuffere.





Pålidelighedsfaktorer i produktionsmiljøer



Gennemsnitlig tid mellem fejl for kommercielle SFP-moduler varierer typisk fra 300.000 til 500.000 timer i laboratorieforhold. Implementeringer i den virkelige-verden har en praktisk levetid på 5 til 7 år i klimakontrollerede-datacentre eller 3 til 5 år på mindre kontrollerede kantplaceringer. Ekstreme temperaturer, håndteringspraksis og fiberforurening påvirker levetiden markant.

Laserdiodenedbrydning repræsenterer den primære fejlmekanisme. Optisk udgangseffekt falder gradvist over tusindvis af timers drift, især når moduler kører tæt på den maksimale nominelle temperatur. TX-forspændingsstrømmen stiger for at kompensere for faldende lasereffektivitet. Digital optisk overvågningsdata, der viser stigende TX-bias sammen med stabil udgangseffekt, indikerer aldrende komponenter, der nærmer sig slutningen af ​​deres levetid.

Renheden af ​​det fiberoptiske stik påvirker direkte signalkvaliteten og modulbelastningen. Støvpartikler eller olierester på konnektorrør forårsager optisk returtab og indføringstab, hvilket tvinger lasere til at arbejde ved højere effektniveauer for at opretholde linkbudgettet. Regelmæssig inspektion med fibermikroskoper og rengøring med passende værktøjer forhindrer kontaminerings-relaterede fejl.

Hot-swappable-funktion tillader SFP-moduludskiftning uden at slukke for netværksudstyret. Denne funktion muliggør proaktiv vedligeholdelse baseret på overvågningsdata i stedet for at vente på fuldstændige fejl. Organisationer, der vedligeholder reservemodulbeholdning, kan hurtigt gendanne redundante links eller erstatte moduler, der viser forringede ydeevnemålinger.

Interoperabilitetstest sikrer pålidelig drift på tværs af udstyr fra forskellige leverandører. Multi-kildeaftalestandarder definerer mekaniske, elektriske og optiske grænseflader for at garantere kompatibilitet. Nogle leverandører implementerer dog proprietær EEPROM-kodning, der begrænser tredjepartsmoduler, medmindre de er specifikt programmeret med leverandørkoder.



Avancerede funktioner til virksomhedsnetværk



Digital optisk overvågning afslører kritiske driftsparametre, herunder temperatur, laserforspændingsstrøm, sendeeffekt, modtagestrøm og forsyningsspænding. Disse målinger muliggør proaktive overvågningsstrategier, hvor trendanalyse identificerer nedværdigende moduler, før de forårsager udfald.

Modtag effektmålinger hjælper med at diagnosticere fibervejproblemer. Et pludseligt fald i RX-effekt indikerer nye tabskilder som knækkede patch-kabler, snavsede stik eller fiberbøjninger, der overstiger minimumsradiusspecifikationerne. Gradvis fald i RX-effekten over uger tyder på øget stikkontamination eller fibernedbrydning.

Transmissionseffektstabilitet indikerer lasersundhed og driverkredsløbsydelse. TX-effekten bør forblive konstant inden for ±1 dB på tværs af varierende trafikbelastninger og rimelige temperaturområder. Fluktuerende TX-effekt tyder på komponentbelastning, utilstrækkelig køling eller ustabilitet i elektrisk forsyning.

Leverandør--specifikke udvidelser til SFP Multi-kildeaftalen giver forbedret diagnostik på nogle modulfamilier. Disse kan omfatte historisk datalogning, detaljerede alarmtærskler eller avancerede FEC-statistikker, der viser for-korrektion og efter-korrektion af bitfejlfrekvenser.



Bølgelængdedivisionsmultipleksing til kapacitetsudvidelse



Coarse Wavelength Division Multiplexing-teknologi gør det muligt for flere SFP-moduler at dele det samme fiberpar ved at transmittere på forskellige optiske bølgelængder. CWDM-systemer bruger typisk 8 til 18 bølgelængdekanaler med en afstand på 20 nm fra hinanden på tværs af 1270 nm til 1610 nm spektret. Hver kanal kan bære uafhængige 1G-, 10G- eller 25G-trafikstrømme.

Dense Wavelength Division Multiplexing anvender snævrere bølgelængdeafstand, typisk 0,8 nm eller 0,4 nm, hvilket muliggør 40 til 96 kanaler på en enkelt fiber. DWDM SFP-moduler fungerer ved ITU-T-gitterfrekvenser og kræver temperatur-stabiliserede lasere for at opretholde præcise bølgelængder. Denne teknologi betjener primært langdistance--storby- og backbone-netværk, hvor fiberinfrastruktur er begrænset eller dyr.

BiDi (Tovejs) SFP-moduler sender og modtager på forskellige bølgelængder over en enkelt fiberstreng i stedet for at bruge separate sende- og modtagefibre. En almindelig implementering bruger 1310nm til transmission og 1490nm til modtagelse i den ene ende, med omvendte bølgelængder i den fjerne ende. Denne tilgang fordobler effektivt fiberstrengkapaciteten for det samme fysiske kabelanlæg.

WDM-implementeringer kræver optiske multipleksere og demultipleksere i hver ende for at kombinere eller adskille bølgelængdekanaler. Passive CWDM-multipleksere introducerer ca. 1-3 dB indsættelsestab pr. kanal, som skal tages højde for i linkbudgetberegninger. Aktiv forstærkning kan være nødvendig for længere afstande eller højere kanaltal.



Udvælgelseskriterier for applikationer med høj-trafik



Krav til transmissionsafstand styrer valget mellem multimode og enkelt-mode fiberoptik. Multimode-fiber med SFP-SX-moduler understøtter 550 meter ved 10 Gbps over OM3-fiber, passende til de fleste interne-bygningsforbindelser. Single-mode varianter som SFP-LR udvider rækkevidden til 10 kilometer, velegnet til campusnetværk eller hovedstadsområder.

Budgetbegrænsninger favoriserer ofte moduler med lavere-hastighed implementeret i større mængder frem for færre højhastighedstransceivere. En server, der kræver 20 Gbps effektiv båndbredde, kan bruge to 10G SFP+-moduler med linkaggregering i stedet for en enkelt 25G SFP28, især hvis eksisterende fiberinfrastruktur understøtter multimode-forbindelser.

Fremtidig kapacitetsplanlægning bør overveje opgraderingsstier inden for eksisterende infrastruktur. Installation af OM3 eller OM4 multimode fiber muliggør fremtidig migrering fra 10G SR til 25G SR til 100G SR4 uden gen-kabler. På samme måde understøtter single-fiber, der er implementeret i dag, progression fra 10G LR til 100G LR4 til 400G DR4, efterhånden som netværkskravene vokser.

Strømforbrug skalerer med modulhastighed og tæthed. En 48-ports switch fuldt udfyldt med 10G SFP+-moduler, der hver forbruger 1,5 watt, kræver 72 watt til transceivere alene, eksklusive switch-infrastrukturstrøm. Dette påvirker datacenterets strømbudgettering, kølebehov og driftsomkostninger.

Portkompatibilitet kræver matchende modulformfaktorer for at skifte kapacitet. SFP+-moduler fungerer i SFP-slots, men fungerer ved reducerede 1G-hastigheder. Omvendt virker SFP28-moduler muligvis ikke i SFP+-slots, medmindre switchen eksplicit understøtter multi-drift. Bekræftelse af kompatibilitet før køb forhindrer dyre fejl.



Netværksarkitekturovervejelser



Datacenternetværk anvender typisk leaf-spine-arkitekturer, hvor adskillige leaf switches forbinder servere ved hjælp af 10G eller 25G SFP-moduler, mens spine switches aggregeret trafik med 100G eller 400G QSFP-moduler. Dette design giver konsekvente stier med lav-latens mellem to servere og skalerer vandret ved at tilføje blad-rygpar.

Kerne-distribution-adgangshierarkier er stadig almindelige i campus- og virksomhedsmiljøer. Access layer-switches forbinder slutenheder med 1G SFP-moduler, distributionsswitches samles med 10G SFP+ uplinks, og kerneroutere forbinder større netværkssegmenter med 100G QSFP28 eller højere hastigheder.

Redundansdesign bruger parallelle links og forskellige fiberstier for at eliminere enkelte fejlpunkter. Dobbelt-hjemmeservere forbinder til to forskellige switche ved hjælp af separate SFP-moduler. Hvis et skifte svigter, eller en fiber går i stykker, flyder trafikken automatisk gennem den overlevende vej uden forstyrrelser.

Trafikteknik former datastrømme for at forhindre overbelastning og optimere dyre-højhastighedslinks. Netværksadministratorer kan rute masseoverførsler gennem stier med lavere-prioritet i arbejdstiden, mens de reserverer premium båndbredde til interaktive applikationer. At forstå, hvordan optiske SFP-moduler håndterer trafik ved forskellige hastighedsniveauer, muliggør denne granulære trafikstyring og sikrer optimal netværksydelse.



Best Practices for installation og vedligeholdelse



Fiberinspektion før forbindelse forhindrer de fleste SFP-relaterede problemer. Selv nye fabriks-terminerede fibre bærer nogle gange støv eller snavs på konnektorens ende-. Inspektionsmikroskoper, der forstørrer 200-400x, afslører partikler, der er usynlige for de blotte øjne. Rengøringsprocedurer ved hjælp af trykluft, fnugfri servietter eller specialiserede rengøringskassetter fjerner forurening.

Håndtering af SFP-moduler kræver forholdsregler for elektrostatisk afladning. Mens moduler inkluderer ESD-beskyttelseskredsløb, kan statiske udladninger under installationen beskadige følsomme laserkomponenter eller EEPROM-hukommelse. Anti-statiske håndledsstropper og jordede arbejdsflader giver tilstrækkelig beskyttelse under modulhåndtering.

Etiketdokumentation sporer modulplaceringer, fiberforbindelser og præstationsbaselinedata. Registrering af indledende DOM-værdier for nye moduler etablerer referencepunkter for fremtidig nedbrydningsanalyse. Strukturerede kablingsskemaer med ensartet farvekodning og mærkning forenkler fejlfinding, når der opstår problemer.

Firmwarestyring sikrer, at switche og routere understøtter specifikke modultyper og -funktioner. Leverandører udgiver lejlighedsvis opdateringer, der forbedrer interoperabilitet eller tilføjer understøttelse af nye modulvarianter. Kontrol af kompatibilitetsmatricer før implementering af nye moduler forhindrer frustration og forsinkelser.

Sparestrategier balancerer lageromkostninger mod fejlresponstid. Kritiske produktionsmiljøer kan have komplette reservedele til alle modultyper i brug. Mindre tids-følsomme applikationer kan stole på leverandørens avancerede erstatningsprogrammer, hvor nye moduler sendes natten over, når der opstår fejl.



FAQ



Hvad er den maksimale afstand et SFP-modul kan sende?

Single-mode SFP-moduler transmitterer op til 160 kilometer ved hjælp af 1550nm bølgelængder og passende fibertyper. Standard LR-varianter når typisk 10 kilometer ved 10 Gbps, mens ZR-versioner med udvidet-rækkevidde når 80 kilometer. Multimode moduler er begrænset til 300-550 meter afhængig af fiberkvalitet og bølgelængde.

Kan jeg blande forskellige SFP-hastigheder på den samme switch?

De fleste switche understøtter forskellige SFP-hastigheder på separate porte, men kræver matchende hastigheder i begge ender af hvert link. En switch kan have nogle porte med 1G SFP og andre med 10G SFP+ moduler, men hver forbindelse har brug for identiske transceivere i begge ender for korrekt drift.

Hvordan ved jeg, hvornår et SFP-modul skal udskiftes?

Overvåg DOM-parametre for nedbrydningstendenser. Udskift moduler, der viser TX-forspændingsstrømstigninger på mere end 20 % fra baseline, RX-effektfald på over 3 dB eller temperatur konsekvent inden for 5 grader af maksimale klassificeringer. Stigende FEC-fejlkorrektionstal eller intermitterende linkflapping indikerer også afventende fejl.

Hvorfor fungerer mit SFP-modul fra tredjeparter- ikke?

Nogle leverandører implementerer kompatibilitetskontrol, der afviser moduler uden korrekt EEPROM-kodning. Tredjepartsproducenter leverer ofte konfigurerbare moduler programmeret med specifikke leverandørkoder. Tjek, om din switch-firmware tillader deaktivering af kompatibilitetshåndhævelse, eller kontakt modulleverandøren for kodede versioner.



Nøgle takeaways



SFP optiske moduler håndterer trafik gennem høj-båndbreddetransmission fra 1 Gbps til 800 Gbps afhængigt af variant

Termisk styring, der kombinerer køleplader, luftstrømsdesign og temperaturovervågning opretholder pålidelig drift under vedvarende belastninger

Forward Error Correction-teknologi korrigerer transmissionsfejl gennemsigtigt, hvilket er afgørende for 25G og højere hastigheder

Digital optisk overvågning muliggør proaktiv vedligeholdelse ved at spore temperatur, optisk effekt og fejlfrekvenser

Korrekt fiberhåndtering, renlighed og miljøkontrol maksimerer modulets levetid og ydeevne

Strategisk modulvalg, der matcher hastighed, afstand og omkostningskrav, optimerer netværkseffektiviteten
