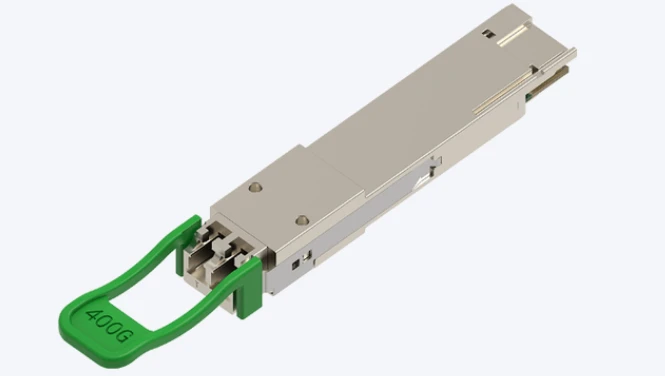

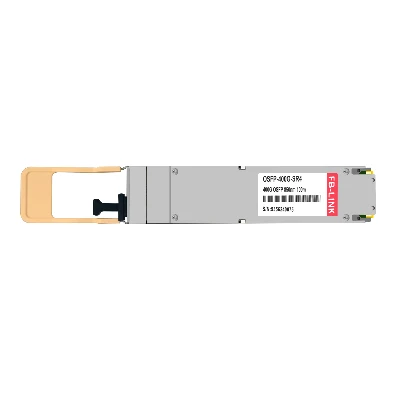

Optiske modultransceivere kræver kalibrering



Hvorfor kalibrering betyder mere, end du skulle tro



Jeg har set ingeniører springe kalibreringstrin over under produktionspres. Dårlig idé. Modulet fungerer muligvis fint på testbænken ved stuetemperatur, mens det sidder der og ser helt sundt ud. Så sender den. Bliver installeret i et datacenterrack, hvor omgivelsestemperaturerne svinger mellem 15 grader og 45 grader afhængigt af kølebelastningen. Det er der, problemerne begynder.

Det der medoptiske transceivereer, at deres laserdioder er bemærkelsesværdigt følsomme væsner. Forholdet mellem forspændingsstrøm og udgangseffekt er ikke lineært på tværs af temperaturområder-det skifter, driver og kræver kompensation. Uden korrekt fabrikskalibrering har det automatiske strømstyringskredsløb ingen idé om, hvor det optimale driftspunkt faktisk sidder. TOSA (Transmitter Optical Sub-}Assembly) ender med at køre enten for varm, accelererende nedbrydning eller for kold, hvilket producerer utilstrækkelig udgangseffekt til linkbudgettet.

Modtagerfølsomhedskalibrering giver sine egne udfordringer. Fotodetektorens reaktionsevne varierer mellem enheder-nogle gange dramatisk-på grund af fremstillingstolerancer i den epitaksiale vækstproces. Et modul skal muligvis have 0,85 A/W for at nå specifikationerne, mens dets nabo på produktionslinjen kræver 0,92 A/W. Generiske opslagstabeller klipper det simpelthen ikke.



Øjendiagramtesten



Enhver, der har arbejdet med transceiver-test, ved, at øjendiagrammet er alt. Eller i det mindste føles det sådan under kvalifikationen. MSA-standarderne definerer en maske-i det væsentlige en forbudt zone formet som en sekskant eller rombe-som signalsporene ikke kan komme ind i. Hvis din bølgeform rører ved den maske, fejler modulet. Periode. Ingen forhandling.

Hvad der faktisk sker under øjendiagramkalibrering er mere nuanceret, end bestået/ikke bestået binært antyder. Teknikeren-eller i stigende grad automatiseret kalibreringssoftware-justerer modulationsstrømmen og forspændingspunktet iterativt og ser, hvordan øjet åbner eller lukker med hver parameterændring. Et bredere øje betyder bedre signal-til-støjmargen. Mere plads til, at modtageren kan skelne mellem logiske og nuller. Overkrydsningspunktet skal sidde lige ved 50 %, hvilket angiver den samme tid brugt i hver logisk tilstand.

Jitter hober sig op. Det er den grimme del. Selv små usikkerhedsmomenter i timingen forstærkes på tværs af linket og spiser sig ind i den dyrebare øjenåbning, indtil der næsten ikke er noget tilbage ved modtageren. Kalibrering fanger moduler med overdreven iboende jitter, før de bliver en andens problem.



Temperatur cykling



DDM-kalibrering og hvad tallene faktisk betyder



SFF-8472-specifikationen revolutionerede transceiverovervågning ved at definere standardiserede hukommelseskort til diagnostiske data. Temperatur, forsyningsspænding, laserforspændingsstrøm, TX-strøm, RX-strøm - alt sammen tilgængeligt via et simpelt I²C-interface på adressen A2h. Men her er, hvad specifikationen ikke understreger nok: disse aflæsninger er kun så nøjagtige som fabrikskalibreringen, der producerede konverteringskoefficienterne.

Internt kalibrerede moduler gemmer rå ADC-værdier og anvender faste skaleringsfaktorer. Formlen ser ligetil ud: Calibrated_Value=Slope × Raw_ADC + Offset. Alligevel kræver bestemmelse af disse hældnings- og offsetværdier sporbart måleudstyr-kalibrerede optiske effektmålere, præcisionsstrømkilder, temperatur-kontrollerede kamre. En producent fortalte mig, at deres kalibreringsstation alene koster mere end den årlige løn for den tekniker, der betjener den. Jeg tror på dem.

Eksternt kalibrerede moduler skubber denne kompleksitet til værten og lagrer polynomielle koefficienter for mere sofistikeret kurvetilpasning. Nøjagtigheden forbedres, men det samme gør beregningsbyrden. De fleste netværksswitches klarer det fint i disse dage. Ældre udstyr kæmper nogle gange.

Den praktiske implikation for netværksadministratorer: Når dit overvågningssystem rapporterer TX-effekt ved -3,2 dBm, afhænger dette tal helt af kalibreringskvaliteten af ​​det pågældende modul. Billige transceivere viser ofte ±1,5 dB variation fra den faktiske effekt. Premium-moduler holder ±0,5 dB. Det betyder meget, når du fejlfinder et marginalt link.



Bølgelængdekalibrering til DWDM-applikationer



Tæt bølgelængdedelingsmultipleksing ændrer alt om kalibreringskrav. Pludselig har du ikke at gøre med ±50nm tolerancer, der er acceptable i single-mode SR/LR-moduler. DWDM-kanaler fungerer på 100GHz eller endda 50GHz ITU-net. Ved 1550nm svarer det til en afstand på ca. 0,8nm. Gå glip af din målbølgelængde med mere end ±0,1 nm, og du bløder ind i tilstødende kanaler, hvilket skaber krydstale, der forplanter sig gennem hele systemet.

Tunerbare transceivere tilføjer endnu et lag af kompleksitet. Kalibreringen skal tage højde for bølgelængde-afhængige effektvariationer på tværs af indstillingsområdet. Et modul kan producere -1 dBm ved 1530nm, men kun -2,5 dBm ved 1565nm. De interne opslagstabeller, der kompenserer for denne adfærd, kræver karakterisering ved flere bølgelængdepunkter under fremstilling.

Jeg har mistet tællingen af, hvor mange DWDM-implementeringsproblemer, der kan spores tilbage til utilstrækkelig bølgelængdekalibrering. Symptomerne er altid forvirrende i starten-intermitterende fejl, uforklarlige BER-stigninger, temperatur-afhængig adfærd, der forsvinder, når du bringer modulet tilbage til laboratoriet til test.





Bias aktuelle spørgsmål

Laser forspændingsstrøm fortjener særlig opmærksomhed. Det er den parameter, der er mest indikativ for modulets sundhed over tid. Et korrekt kalibreret modul starter livet med forspændingsstrøm langt under alarmtærsklen, hvilket giver frihøjde til den uundgåelige stigning, efterhånden som laseren ældes. Kvanteeffektiviteten forringes. APC-løkken kompenserer ved at skubbe mere strøm gennem dioden. Til sidst rammer forspændingsstrømmen den høje-advarselstærskel-dit signal om at bestille en erstatning, før linket går ned.

Uden nøjagtig kalibrering forsvinder denne forudsigelsesevne. Den rapporterede forspændingsstrøm kan læse 35mA, når den faktiske strøm er 42mA. Du vil ikke se advarslen i tide.



Produktionsvirkelighed



Moderne transceiverfabrikker kalibrerer tusindvis af moduler dagligt. Automatisering håndterer det meste af det-robothandlere, der tilslutter moduler til testtavler, softwarealgoritmer, der optimerer parametre, automatiske beslutninger om bestået/ikke-bestået baseret på MSA-overholdelsesmasker. Menneskelig indgriben sker hovedsageligt, når noget går galt, eller når en ny produktvariant kommer på banen.

Selve kalibreringsstationen er typisk bygget op omkring en referencemodtager med kendte karakteristika, et høj-båndbreddeoscilloskop, der er i stand til øjendiagramanalyse, en BERT (Bit Error Rate Tester) til følsomhedsmålinger og en optisk spektrumanalysator til bølgelængdebekræftelse. Temperaturtvingende systemer blæser præcist kontrolleret luft hen over moduler under parametrisk test. Intet er overladt til de omgivende forhold.

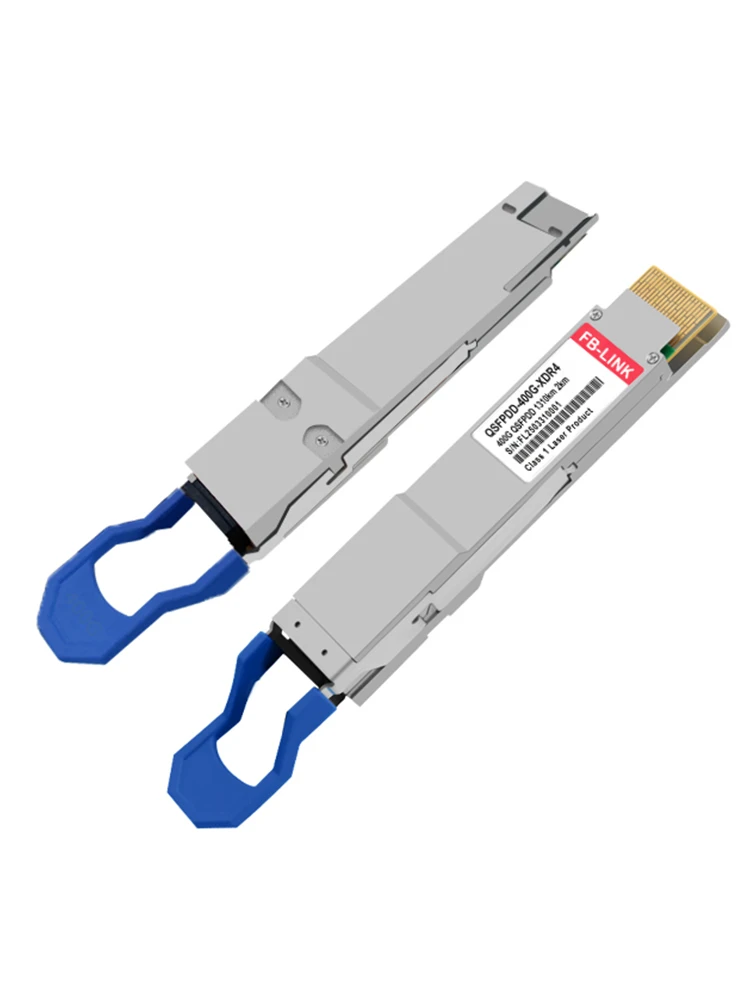

Udbyttesatser varierer voldsomt afhængigt af produktets kompleksitet. Simple 1G SFP-moduler kan opnå 95 %+ first-pass-kalibreringssucces. Høj-400G QSFP-DD-moduler med PAM4-modulation? Jeg har hørt tal tættere på 70% for nogle designs, selvom producenterne vogter disse tal omhyggeligt. Mislykkede enheder bliver enten omarbejdet-om-lodning af forbindelser, udskiftning af mistænkelige komponenter-eller skrottet helt, hvis defekten er fundamental.

Omkostningspres får nogle leverandører til at skære hjørner. Færre temperaturpunkter under kalibrering. Løsere acceptkriterier. Hurtigere cyklustider. Modulerne fungerer stadig teknisk. De klarer sig bare ikke så godt i marginalerne, og de fejler hurtigere under stress.





Hvad dette betyder for indkøb



Når du vurderer transceiverleverandører, bør kalibreringspraksis tage højde for din beslutning,-men de vises sjældent i dataark. Spørg om deres kalibreringsudstyrs sporbarhed. Anmod om oplysninger om temperaturpunkter brugt under karakterisering. Find ud af, om de udfører 100 % testning eller er afhængige af prøveudtagning. Svarene afslører mere om modulkvalitet end marketingspecifikationer nogensinde kunne.

Tredjepartskompatible transceivere optager en interessant plads her. Nogle producenter investerer kraftigt i kalibreringsinfrastruktur og producerer moduler, der matcher eller overgår OEM-kvalitet. Andre... gør det ikke. Pris alene vil ikke fortælle dig, hvad der er hvad. Ydeevne over temperaturområde og langsigtet pålidelighed er de virkelige differentiatorer, begge direkte knyttet til kalibreringskvalitet under fremstilling.

Den grundlæggende sandhed forbliver uændret: en optisk transceiver er kun så god som dens kalibrering. Fysikken i fotoniske anordninger kræver det. Temperaturafhængighed kræver det. MSA compliance kræver det. Enhver, der fortæller dig, at kalibrering er valgfri, forstår enten ikke teknologien eller er ligeglad med dit netværks oppetid. Heller ikke er acceptabelt.
